烏蘭察石墨電極生產特點1)生產周期長。普通功率石墨電極的生產周期為45天左右，超高功率石墨電極的生產周期達70天以上，而需要多次浸漬的石墨電極接頭生產周期更長。2)能源消耗較高。生產1t普通功率石墨電極需要消耗電能6000kW·h左右，煤氣或天然氣數千立方米，冶金焦粒和冶金焦粉約1t。3)生產工序多。生產工序包括原料煅燒、破碎磨粉、配料、混捏、成型、焙燒、浸漬、石墨化和機械加工等。其生產需要許多專用機械設備和特殊結構的窯爐，建設投資較大，投資回收期較長。4)生產過程中產生一定數量的粉塵...

大同碳化硅石墨電極加工方式(一)石墨材料的加工形式石墨電極的加工主要有三種形式：加壓振動法、數控自動成形法和機械加工方法。1)加壓振動法：加壓振動法需要專門機床，電極母模與電極形狀相反。石墨材料和成形工具在加工時相對放置，留有一定的間隙。由水和磨料混合而成的加工液注入其問。在通過加工液的同時，使石墨和成形工具發生超聲波振動。在磨料沖擊力的作用下，石墨被微量剝離而成所需要的形狀。磨料為SiC、B4C或金剛石，磨料越粗則加工速度越快。機床工作時采用密封式和水幕式進行加工。適合于批量生產情況用的電火花...

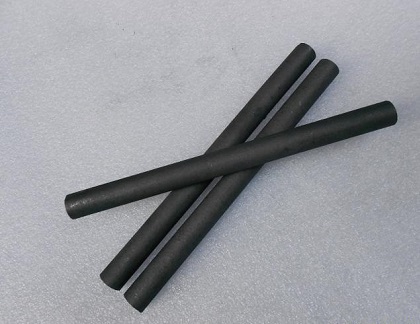

首先知道石家莊石墨電極廠家的石墨棒是由碳、石墨加上適當的粘合劑，通過擠壓成形，耐高溫，導電性良好，不易斷裂，適用于將金屬切割成符合要求的形狀，往往使用范圍是很廣的。石墨棒常用于高溫真空爐的電熱體，在高溫下易于氧化，除真空外，只能在中性氣氛或還原性氣氛中使用。它的熱膨脹系數較小，熱導率較大，耐高溫，價格較便宜；這些墨在常溫下具有很好的化學穩定性，不受任何強酸，強堿及有機溶劑的侵蝕。因此，石墨制品即使長期使用損耗也很少，只要擦拭干凈還如新的一樣。石墨棒使用的長短和它本身的氧化程度有很大關系，隨著時間...

宏升炭素是一家專注于大同電極加工的公司，我公司在石墨和碳素材料行業有超過11年的經驗，工作團隊有強大的石墨研發和生產能力，對應用不同的客戶提供不同的高質量的石墨電極，以及碳素制品解決方案與產品。所有使用我公司產品的客戶，都將享受完善的客戶服務，萬正的產品使用說明和注意事項，我們對產品的使用我公司提供的石墨產品的客戶，可進行現場技術指導。如有任何產品問題，將提供24小時免費售后服務。 基本參數： 固定碳:99水分：0.01灰分：0.3膨脹度：1.2篩上物粒度：0.2篩下物粒度：99.8型號：100...

石墨電極類化涂層、普通功率、高功率、超高功率適用范圍都有哪些區別，下面烏蘭察布石墨電極為大家細致的分析幫助大家做好分類：石墨電極類： 主要以石油焦、針狀焦為原料，煤瀝青作結合劑，經煅燒、配料、混捏、壓型、焙燒、石漠化、機加工而制成，是在電弧爐中以電弧形式釋放電能對爐料進行加熱熔化的導體，根據其質量指標高低，可分為普通功率、高功率和超高功率。 石墨電極包括以下四類： （1）普通功率石墨電極。允許使用電流密度低于17A/厘米2的石墨電極，主要用于煉鋼、煉硅、煉黃磷等的普通功率電爐。 （2）涂層石墨電...

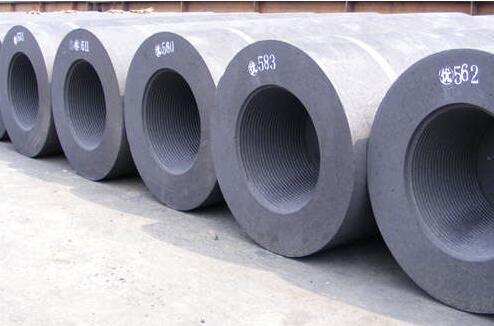

烏蘭察布石墨電極企業宏升炭素為大家解答石墨電極使用注意事項： 1、選用石墨電極直徑時，請參照電極允許的電流負荷及電流密度。 2、石墨電極的運輸、儲存均應避免雨、雪、水淋濕、使用前須要烘干。3、石墨電極在裝卸、運輸過程中，應輕拿輕放，保護好螺紋，嚴防沖擊、碰損。在裝卸吊運過程中要使用專用吊具。4、連接新的電極和接頭前，必須用壓縮空氣將電極螺紋孔吸干凈，再將接頭和電極按要求安裝。當兩根電極兩端面相差20-30mm時，進行二次吹灰，再擰緊電極和接頭。 5、如用鐵接頭提升電極，一定要保證接頭絲扣不變形、...

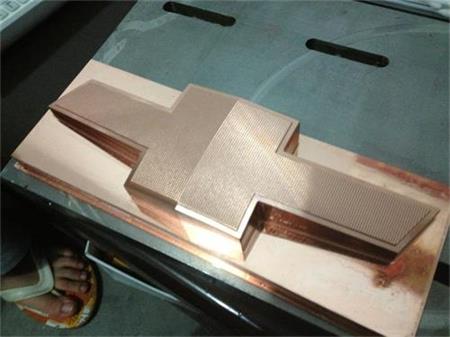

大同電極加工：紫銅是目前在電火花加工領域應用較多的電極材料。紫銅電極的外觀質量及尺寸精度不僅影響到電火花加工的型腔精度等級、尺寸穩定性，還影響到電火花加工的速度，因此紫銅電極對成型模具型腔的質量起著至關重要的作用。 紫銅電極上產生毛刺的原因及其危害 紫銅材料具有良好的塑性，決定了其在加工成形過程中極易產生毛刺，同時，在加工過程中，刀不夠鋒利，加工預留量不合理等因素，也會加劇毛刺的產生。 紫銅電極毛刺的存在會產生以下危害：■ 影響電極尺寸檢驗結果的準確性，從而影響工件的尺寸精度。■ 降低工件形狀及...

來源：山西石墨電極-常見問題 電弧爐煉鋼在鋼鐵生產企業呈現方興未艾之勢，目前平爐、轉爐、電弧爐煉鋼三種方法中，電爐鋼的比例達到百分之三十左右。電弧爐煉鋼使用石墨電極作為導電材料。電弧爐煉鋼石墨電極的消耗量即取決于電極的質量，也與煉鋼操作及管理水平有關。現對多年來我廠石墨電極用戶服務所積累的使用問題逐一進行分析，以期對電弧爐煉鋼中石墨電極的使用操作有所裨益。 01、電弧爐煉鋼中影響石墨電極消耗的主要因素有哪些？主要有： (1) 裝料量及加料方式。 (2) 加料時間和斷電時間。(3) 冶煉周期。 ...

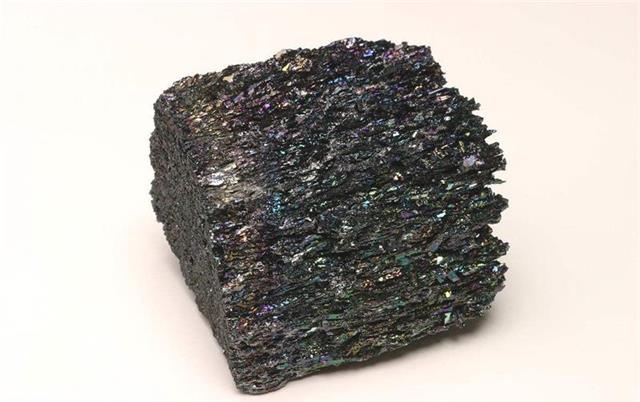

大同碳化硅多少錢每t？11月市場價碳化繼續穩定運行，目前的市場報價較為集中98碳化硅細粉在7000-7200元/t，90碳化硅段砂在5900-6100元/t，88碳化硅段砂價在5800-5900元/t。市場整體價未變，由于目前疲軟尤其是出口方面部分企業有讓價情況的出現。 從開工情況來看，目前甘肅等地區碳化硅生產企業一直處于生產狀態開工情況較好。目前甘肅等地生產企業反饋如果保證目前的開工情況不變以及外圍市場供采穩定的情況下，這一地區市場將維持穩定到年底。聯系寧夏地區生產企業發現，目前寧夏地區的生產...

山西石墨電極焙燒的目的在于：（1）排除揮發分 使用煤瀝青作粘結劑的制品（2）粘結劑焦化 生制品按一定的工藝條件進行焙燒，使粘結劑焦化，在骨料顆粒間形成焦炭網絡，把所有不同粒度的骨料牢固地連結在一起，使制品具有一定的理化性能。（3）固定幾何形式 生制品在焙燒過程中，發生軟化，粘結劑遷移現象。（4）降低電阻率 在焙燒過程中，由于揮發分的排除，瀝青焦化形成焦炭網格，瀝青發生分解和聚合反應，生成大的六角炭環平面網等原因，電阻率大幅度下降。（5）體積進一步收縮 焙燒后制品直徑收縮1%左右，長度收縮2%左右...

石家莊石墨電極焙燒是壓型后的生制品在加熱爐內的保護介質中，在隔絕空氣的條件下，按一定的升溫速度進行加熱的熱處理過程。

為什么要使用山西石墨電極？當今，在制造技術領先的歐洲，模具企業超過90%的電極材料采用石墨。但在中國，當前大多數模具企業還是選用銅作為主要的電極材料。根據石墨材料的特性，以下全面分析其電火花加工的優勢。1.石墨材料電火花放電速度快、效率高。 2電極損耗 石墨電極具有能承受大電流條件的特性，另外，在合適的粗加工設定條件下，含碳元素的鋼工件在加工時產生的蝕除物和工作液在高溫下產生的分解物中的碳顆粒，在極性效應的作用下，部分蝕除物、碳顆粒會粘附在電極表面形成一層保護層，保證了石墨電極在粗加工中的損...
